彈性套筒補償器強度大摩擦系數小

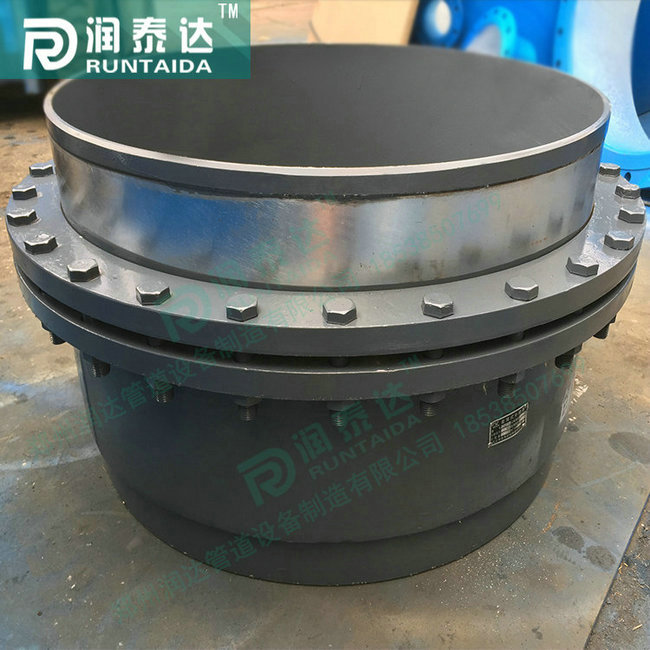

潤達管道生產的彈性套筒式補償器產品，是在原有套筒補償器產品基礎上，研發出的新型管道配件產品，該產品主要應用在各種常規補償器產品不能滿足要求的震動場合，全面的提升有震動的管道系統中補償器的使用需求，很好的滿足了工程建設的使用需求，該產品自研發初期就受到了各大型設計院的認可，產品也潤達管道生產的彈性套筒式補償器產品，稱套管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。該產品在密封材料上選用了優質的新型的密封材料柔性石墨環，其具有強度大，摩擦系數?。?span>0.04-0.10)，不老化，效果好，維修方便等特點。產品密封體結構受到使用環境的影響，滑動表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
套筒式補償器的內套筒與管道連接,采用高性能自壓式動密封的原理與結構,它可以隨著管道的伸縮在外殼內進行自由滑動,能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封,能耐高溫,防腐蝕抗老化,適用溫度-40至150,特殊情況下可達350.既能保證軸向滑動,又能保證管內介質不泄漏.
套筒式補償器設計了防拉斷裝置,可保證在其伸縮到極限位置時不被拉開,從而使整個管網運行的安全性大大提高.。
套筒式補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。
套筒式補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數?。?span>0.04~0.10)，不老化，效果好，維修方便等特點。
套筒式補償器的使用壽命大，疲勞壽命與管道相當。滑動表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
套筒式補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。
|
公稱直徑 |
芯管內徑 |
芯管外徑 |
法蘭外徑 |
填料長度 |
補償量 |
安裝長度 |
摩擦力 |
重量 |
|
50 |
47 |
55 |
160 |
56 |
200 |
710 |
1932 |
15.6 |
|
65 |
63 |
71 |
180 |
56 |
200 |
710 |
2485 |
19.4 |
|
（70） |
65 |
74 |
190 |
56 |
200 |
710 |
2588 |
21.6 |
|
80 |
78 |
87 |
195 |
56 |
200 |
710 |
3002 |
24.0 |
|
100 |
94 |
106 |
215 |
56 |
250 |
830 |
6271 |
38.2 |
|
125 |
117 |
131 |
245 |
56 |
250 |
830 |
7750 |
48.0 |
|
150 |
143 |
157 |
280 |
56 |
250 |
830 |
9288 |
60.0 |
|
200 |
201 |
217 |
345 |
70 |
300 |
945 |
14977 |
102.0 |
|
250 |
253 |
270 |
400 |
70 |
350 |
1045 |
21297 |
139.2 |
|
300 |
303 |
322 |
460 |
91 |
350 |
1065 |
25399 |
162.0 |
|
350 |
353 |
373 |
510 |
91 |
400 |
1245 |
29421 |
222.0 |
|
400 |
404 |
426 |
565 |
91 |
400 |
1245 |
33286 |
247.0 |
|
450 |
455 |
478 |
615 |
91 |
400 |
1245 |
33852 |
271.8 |
|
500 |
505 |
528 |
670 |
91 |
450 |
1375 |
36234 |
370.8 |
|
600 |
603 |
630 |
790 |
91 |
450 |
1375 |
43205 |
481.2 |
|
700 |
693 |
720 |
880 |
91 |
450 |
1375 |
61771 |
517.2 |
|
800 |
792 |
820 |
995 |
112 |
500 |
1565 |
70398 |
828.0 |
|
900 |
890 |
920 |
1095 |
112 |
500 |
1565 |
79025 |
951.6 |
|
1000 |
990 |
1020 |
1195 |
112 |
500 |
1565 |
87653 |
1052.4 |
|
注：當工作壓力不是1.6MPa時，其摩擦力P1= Pc／1.6×PN |
||||||||
